每臺鍋爐配置6只原煤斗：所采用的給煤機為
引進美國CE公司技術生產的HP1003型磨煤機。北京益創科技有限公司生產的底部滾輪支撐的隔絕門自#1機組于2006年3月30日和#2機組2006年8月5日順利通過168小時試運投入商業運行以來一直存在關不嚴的缺陷磨煤機檢查、檢修時熱風無法隔絕只能采取將磨煤機出口快關閥打開與爐膛連通一旦爐膛負壓波動變成正壓存在極大的人身事故隱患。a、2006.10.18#1爐A磨煤機的熱風隔絕門人口風道爆炸后更換焊接發現門封條不牢固聯系廠家處理。為了在機組運行、磨煤機系統檢修時保證人身安廠領導決定對磨煤機入口熱風隔絕門由滑軌式改型更換為北京益創生產的自由懸吊式結構。 關鍵詞磨煤機熱一次風隔絕門改型 某一期工程2×600MW超臨界鍋爐是上海鍋爐廠生產的超臨界參數變壓運行螺旋管圈直流爐單爐膛、一次中間再熱、四角切圓燃燒方式、平衡通風、Π型露天布置、固態排渣、全鋼懸吊結構。鍋爐燃用神府東勝煤摻燒山西大同煤和蒙煤。爐后尾部布置兩臺轉子直徑為Ф13494mm的三分倉容克式空氣預熱器。制粉系統配正壓冷一次風機直吹式送粉系統。論文發表。每臺鍋爐配置6只原煤斗所采用的給電子稱重式給煤機磨煤機為上海重型機器廠引進美國CE公司技術生產的HP1003型磨煤機。
1、存在問題:某制粉系統磨煤機熱一次風入口是北京益創有限公司生產的底部滾輪支撐的隔絕門自#1機組于2006年3月30日和#2機組2006年8月5日順利通過168小時試運投入商業運行以來一直存在關不嚴的缺陷磨煤機檢查、檢修時熱風無法隔絕只能采取將磨煤機出口快關閥打開與爐膛連通一旦爐膛負壓波動變成正壓存在極大的人身事故隱患。在#1、2機組檢修過程中對熱一次風隔絕門檢查校驗情況如下：1#1爐熱風隔絕門a、2006.10.18#1爐A磨煤機的熱風隔絕門人口風道爆炸后更換焊接發現門封條不牢固聯系廠家處理。 b、2006.10.19檢查B、C、D、E、F磨煤機熱風隔絕門觀察密封良好 A磨煤機熱風隔絕門盤根加固熱風隔絕門板有縫隙凸輪處加墊鐵打開后無法關閉檢查為鎖緊裝置控制線有一端脫開機械部分也有卡澀輕敲氣缸桿與風門密封件法蘭氣缸能推動門板動作關閉反復試驗多次偶爾出現卡澀。2#2爐熱風隔絕門
a、2006.9.18與運行人員一起檢查#2爐熱風隔絕門、冷風隔絕門、熱風調節門、冷風調節門開度和嚴密性試驗。存在問題如下：B磨煤機熱風隔絕門開關正常鎖緊裝置不動作門有縫隙。 等離子點火暖風器隔絕門垂直邊密封條脫落。E磨熱風隔絕門鎖緊裝置的上凸輪與下凸輪位置不正確上面不能鎖緊有縫隙。F磨煤機熱風隔絕門右下角變形有縫隙。
b、2006.9.20磨煤機熱風隔絕門與調節門之間加50mm的角鐵加固B磨、C磨、F磨已加好加的角鐵離熱風隔絕門400mm配合熱工調節#2爐B磨煤機熱風隔絕門擋板的鎖緊裝置已能動作到位但門關閉后靠左的門縫隙能鎖緊右邊的框與門板配合不好屬原廠質量問題。c、2006.9.26 B磨煤機熱風隔絕門門板上的拉耳與氣缸軸不在一水平位置上下差50mm現已拆下后將拉耳座焊在門板上隔絕門關閉后左邊的門有縫隙在門板的凸輪鎖緊處上下加有各一塊5mm墊鐵。
d、2006.9.27 E磨煤機熱風隔絕門關閉不嚴經檢查為鎖緊裝置上下凸輪位置不一致門板的水平導輪在關閉狀態位置導輪槽沒有凹槽均已修正門板右下角加1.5mm厚的墊鐵。e、2006.9.28 F磨煤機熱風隔絕門右下角有縫隙在右下角加一塊5mm墊鐵。 經過檢修、校驗處理在機組運行時磨煤機內部檢修熱一次風隔絕門還是無法進行熱風隔絕。檢修、檢查結論熱一次風隔絕門存在門板變形、制造工藝差、結構不合理等問題需要進行改造更換。
2、調研過程針對此缺陷電話咨詢了附近幾個電廠也同樣存在磨煤機入口熱一次
風隔絕門關不嚴的缺陷對其進行改造試驗具體情況如下:1高資電廠2006年4月采用北京益創的懸掛式熱風隔絕門在#5機組E磨煤機進行試驗可以進行熱風隔絕。2006年6月#6機組6臺磨煤機的熱一次風隔絕門全部進行更換。2006年12月14日我廠鍋爐檢修專業一行6人到高資電廠進行調研學習，向該廠技術人員詢問熱一次風隔絕門不嚴改造試驗的情況，他們對北京益創制造的懸掛式熱風隔絕門的的制造質量及使用效果給予了充分的肯定。 2常熟二廠 2006年4月也同樣在#2機組A磨煤機更換北京益創制造的懸掛式熱風隔絕門進行試驗對使用效果非常滿意。 2006年6月對#1機組6臺磨煤機入口熱一次風隔絕門進行全部更換。
32007年1月10日檢修、運行等相關技術人員到北京益創的規模、資質進行考察通過廠家人員的現場講解對懸掛式熱風隔絕門結構原理、制造工藝過程、現場調試進行了解此隔絕門設計比較合理具有風門框架全采用16Mn低合金高強度鋼板制作、滑輪自由懸吊式結構、密封件逆風設計等優點。

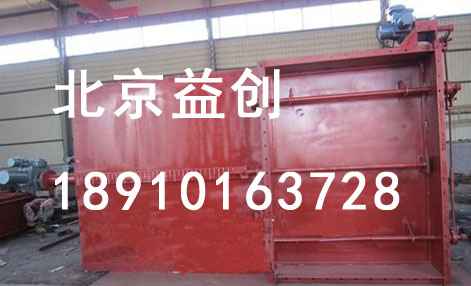

為了在機組運行、磨煤機系統檢修時保證人身安全廠領導決定對磨煤機入口熱風隔絕門由滑軌式改型更換為北京益創生產的自由懸吊式結構。3 改型更換情況 2007年1月對#1機組磨煤機入口熱一次風隔絕門進行改型更換下半年對磨煤機進行定期檢修隔絕熱風效果非常好。此風門已獲國家專利:主要有以下優點:1整體結構堅固風門框架全部采用16Mn低合金高強度鋼板制作且采用二氧化碳保護焊工藝并且分段焊接與雙層焊接相結合的技術。大大提高風門殼體的強度同時避免了普通焊接時產生的金屬變形以及減小了風門長期使用過程中受熱后產生的金屬變形。2增強風門使用可靠性 a、常規風門采用門板底部導輪移動門板推進氣缸不僅要克服門板與導軌之間的摩擦導輪與導軌之間的摩擦同時還要克服積灰?guī)?lái)的阻力。一旦積灰嚴重使得總摩擦力成幾何級數上升導致門板移動受阻造成風門密封失效。而該風門采用滑輪自由懸吊式結構
使得風門在移動過程中只承受點和線的滾動摩擦而不存在面的移動摩擦同時該結構將摩擦力受力分散使滑輪不受積灰的干擾并且將導輪和導軌之間由于積灰而增加摩擦力的可能性減少到極限。這些設計將風門受積灰影響而導致卡死的可能性降低到“0”。 b、門板鎖緊塊與偏心輪的配合采用圓弧切入使得門板在進退過程中的不僅左右擺動平穩同時減小了門板在啟閉過程中的噪音提高了風門使用的可靠性。
3密封效果顯著門板在加工過程中前后端面采用機加工使平行度達到0.1mm確保鎖緊氣缸鎖緊后整個密封面的接觸均勻有效的保證了風門的密封性。
4提高密封件使用壽命延長檢修周期風門的密封件通常正對進風口設計導致密封件易于損壞。該風門密封件采用逆風設計避免了高速氣體對密封件的沖刷。同時風門所采用的滑輪自由懸吊式結構在開啟和關閉的過程中避免了金屬與密封件之間的摩擦極大的提高了密封件的使用壽命進而延長了風門的檢修周期。
5減小風門體積風門推進氣缸與門板可采用中間桿連接也可不采用要根據現場安裝條件。在我廠技術人員的精心設計和安裝人員的可靠工藝保證下均可做到風門采用推進氣缸桿與門板直接連接即確保了風門的安全可靠運行又給運輸安裝帶來了便利。
6風門的啟閉采用雙重保護風門不僅安裝門板定位保護裝置同時安裝門板信號保護裝置。信號保護裝置先于定位保護裝置10mm觸及門板當信號保護裝置移動5mm后該裝置給出信號為確保安全保護裝置僅給出信號但氣缸氣源不應切斷。
7門板與氣缸的連接采用雙重保護氣缸與門板間力的傳遞不僅僅依靠銷軸氣缸連接件與頂推支架的精巧設計使得受力面增加從而降低了銷軸的應力。該設計還使得銷軸在萬一發生斷裂的情況下門板同樣能夠自由的開啟和關閉提高了整臺磨煤機的抗風險能力。
8氣缸的選用氣缸包括推進氣缸和鎖緊氣缸在結構要素尺寸、安裝形式和尺寸方面都符合ISO國際標準具有工作可靠、耐久性好。氣缸采用高精度精磨無縫鋼筒前后端蓋材料為鑄鐵活塞桿表面預先滾壓硬化處理經電鍍硬鉻精磨有良好的防銹、耐磨等特性并且采用針閥調節氣緩沖和新的密封形式采用氟橡膠密封件耐溫200℃。
機組運行時進行定期檢修關閉磨煤機入口熱風隔絕門、出口門隔絕門關閉嚴密磨煤機內部的溫度下降很快能夠滿足磨煤機的檢修要求檢修人員的工作環境大大改善不用冒著高溫、生命危險、進行設備檢修。
