煤粉取樣器
0
一、煤粉取樣器用途
煤粉取樣器也稱煤粉取樣裝置，是用于直吹式制粉系統一次風煤粉管道上定期煤粉取樣。以壓縮空氣為動力源的可無間斷運行的取樣器。
二、煤粉取樣器主要技術參數
1.取樣槍￠25mm平頭取樣槍，取樣孔￠8mm。
2.管道內氣流速度:15-30m/s。
3.壓縮空氣壓力:0.3-0.4Mpa。
4.取樣時間:2-3min/次。
三、煤粉取樣器優特點
1.煤粉取樣器取樣的速度通過控制壓縮空氣壓力而得到控制。這樣可以得到較準確的、具有代表性的、等速的煤粉細度值。
2.獨特的防漏接口，無跑冒粉現象。
3.不銹鋼材料制造，不堵塞，不腐蝕。
4.取樣槍可隱退于保護管內而置于煤粉氣流之外，磨損小，壽命長。
5.1人操作，1分鐘采樣，隨時、快捷、工作輕松。

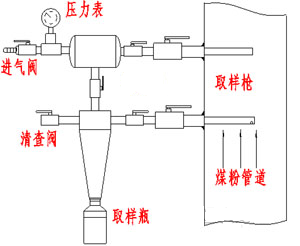

四、煤粉取樣器工作原理
煙氣流進入取樣嘴后，利用壓縮空氣形成負壓抽氣作用，經過取樣管，沿器壁切線方向進入旋風分離器，再沿器壁至上而下旋轉，在旋轉過程中，飛灰因重力慣性作用，被甩到器壁上，并沿器壁靠重力作用落入取樣瓶，而氣體由引出管排出。當煙氣流速為6m/s--14m/s范圍時，等速取樣率＞95%，取樣器也可用抽氣泵做動力源，可實現無間斷運行，在機組負荷70~/F--范圍內，具有等速調節功能。
五、煤粉取樣器安裝
1.現場需提供0.3-0.6Mpa的壓縮空氣源。
2.安裝位置：安裝于煤粉管道的垂直段，現場操作方便處。
3.開孔位置：在煤粉管道的垂直段上距離地面1.5米處，開兩個￠50mm安裝孔。
六、訂貨須知
1、提供煤粉管道管徑，以便標定取樣槍長短，一般為Ф530。
2、煤粉取樣器的規格型號按廠家管道直徑一般為：MFQ-500型。
