飛灰取樣器，鍋爐飛灰取樣裝置使用技術方案與結構圖分析

       飛灰取樣器，鍋爐飛灰取樣裝置使用技術方案與結構圖分析，飛灰是燃料在鍋爐爐膛燃燒后隨煙氣進入尾部煙道的細小灰粒，飛灰中未燃盡碳的質量占飛灰量的百分率叫飛灰可燃物含量。飛灰可燃物含量是反應鍋爐燃燒效果的主要指標。在燃煤鍋爐的日常運行中，需要定時采集飛灰樣品測定飛灰可燃物含量，以便監測鍋爐燃燒工況的質量，及時改進運行操作，提高鍋爐燃燒效率；傳統的飛灰取樣裝置有抽氣式飛灰取樣裝置和撞擊式飛灰取樣器，鍋爐飛灰取樣裝置，前者管線較長，往往由于保溫不當，經常出現堵塞現象；后者由于較大顆粒易于被撞擊，造成采集的粗顆粒比實際飛灰中的粗顆粒多，使其飛灰可燃物測定結果偏高。
        針對現有技術的缺陷和不足，提供一種結構簡單，設計合理、使用方便的一種手動飛灰取樣裝置，它采用自抽式無動力抽取飛灰，具有取樣代表性好、取樣管不堵塞、免維護和操作使用方便等優點。
        飛灰取樣器，鍋爐飛灰取樣裝置，包括三嘴取樣槍、噴射器組件、彎管抽吸組件、防堵吹掃組件、旋流集灰器組件、氣源多路換向單元、取樣瓶、振動組件、氣源處理單元及箱體，氣源多路換向單元、取樣瓶和氣源處理單元從左到右依次設置在箱體內下部；振動組件一端與取樣瓶瓶口相連，該振動組件另一端與旋流集灰器組5一端相連；旋流集灰器組件另一端與彎管抽吸組件一端相連；噴射器組件設置在箱體左側上部，該噴射器組件與彎管抽吸組件的另一端相連；防堵吹掃組件設置在箱體內，該防堵吹掃組件一端與旋流集灰器組件相連；三嘴取樣槍設置在箱體左側中部，該三嘴取樣槍與防堵吹掃組件的另一端相連。三嘴取樣槍的底面設置有耐磨陶瓷層。氣源處理單元的一端通過導管與進氣閥門相連。
        采用上述結構后，飛灰取樣器有益效果為：它采用自抽式無動力抽取飛灰，具有取樣代表性好、取樣管不堵塞、免維護和操作使用方便等優點。
附圖說明

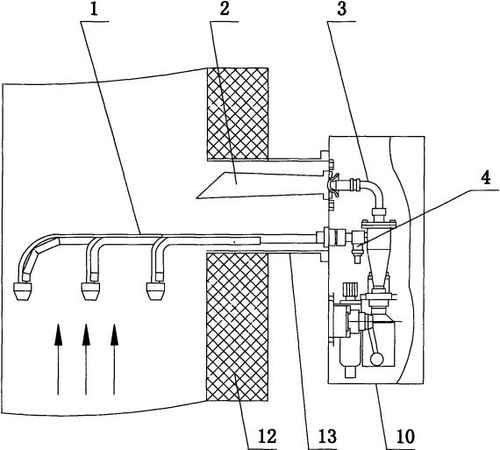

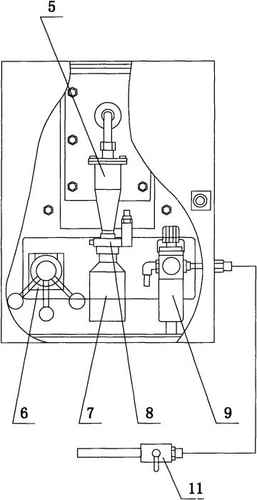

        圖1是飛灰取樣器，鍋爐飛灰取樣裝置結構示意圖；圖2是圖1的右視圖。
        1、三嘴取樣槍；2、噴射器組件；3、彎管抽吸組件；4、防堵吹掃組件；5、旋流集灰器組件；6、氣源多路換向單元；7、取樣瓶；8、振動組件；9、氣源處理單元；10、箱體；11、進氣閥門；12、鍋爐爐膛；13、法蘭架。
