電調系統汽機列管式冷油器冷卻水源的改進說明

     電調系統汽機列管式冷油器冷卻水源的改進說明，介紹了抗燃油系統列管式冷油器的冷卻水源改造方法，分別從改造原因、可行性、改造項目實施等方面進行分析總結，做到保證機組穩定運行的同時，兼顧節能減排。
     熱電廠8～11號機調節系統，每臺機組電調控制系統采用2臺冷油器，該列管式冷油器對電調系統用抗燃油進行冷卻，以滿足機組正常運行的需要。檢修人員利用機組大、小修機會，對8～11號機電調系統汽機冷油器原有冷卻水源進行了改造，目前運行穩定。
2電調系統汽機冷油器介紹
     電廠電調系統油溫的控制尤為重要，油溫過高或過低會導致汽輪機電調系統不能維持穩定運行，繼而發生重大的事故。
     電調系統汽機列管式冷油器是電廠調節系統中非常重要的設備之一，它起到冷卻電調系統抗燃油的作用，該冷油器為管板式冷油器，見圖1,管板式冷油器主要由外殼、水室和芯子組成，由白鋼管和多層隔板組成的芯子裝在圓形的外殼內，白鋼管的兩端均脹結在管板上，冷卻水從水室進入管內流動，油進入殼體在管束外流動，管外流動的抗燃油和管內流動的冷卻水通過管壁進行換熱，從而達到用水冷卻油的目的。
3電調系統汽機冷油器改造原因分析
     技術人員分別從冷油器的冷卻水水質、冷卻水流量、冷油器冷卻面積能否保持以及由于冷油器效果不佳引發的諸多問題等方面進行了分析。

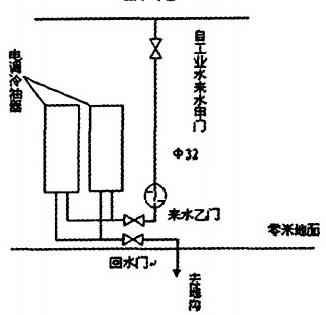

     電調系統汽機列管式冷油器體積小，內部管徑細，管徑為φ12mm;內部管數少，每臺冷油器內部只有30根管，其原有冷卻水源取自工業水，而工業水水質較差，尤其在夏季，工業水中夾帶沙粒或水草等雜物，時常發生電調冷油器來水濾網堵塞、水室堵塞、冷卻水量變少等現象。冷油器達不到應有的冷卻效果，造成電調系統油溫持續偏高、電調冷油器落水等缺陷。電調系統油溫高持續達到50℃以上，已成為機組的安全隱患，并且關聯造成EH冷卻油泵持續運轉，增加廠用電消耗。因此，技術人員考慮將電調冷油器冷卻水源更改為除鹽水水源，以適應冷卻水量及水質的需要，保證機組安全穩定運行。
     1.白鋼管2.大隔板3.小隔板4.圍板5.出口襯管6.入口襯管

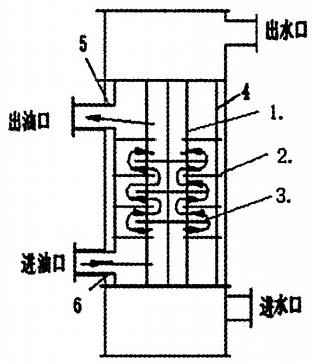

圖1電調系統汽機冷油器示意圖
4電調系統汽機冷油器可行性分析
     將電調系統汽機冷油器冷卻水源改造為除鹽水水源。電調系統汽機冷油器冷卻水源選取要求：如果沒有閉式循環水，可選用水質較好的水，防止在冷油器內部積聚水垢，降低冷卻效果或堵塞冷油器；供應的冷卻水量要充足、穩定；進水壓力應在0.8MPa以下，0.2MPa以上；為保證冷卻效果，冷卻水溫應在35℃以下。技術人員查閱8～11號機組系統圖，現場核實機組除鹽水壓力、溫度、流量等情況，判斷除鹽水符合電調系統汽機冷油器冷卻水源選取要求。
     同時為減少浪費，節能減排，降低機組運行成本，需要對電調系統汽機冷油器回水管進行改管，以便回收除鹽水。
5電調系統汽機冷油器改造項目實施
     在改造前，對每臺機組相關系統管路走向進行確認，從便于施工及節約材料角度選取佳取點，確定改造后管路走向。

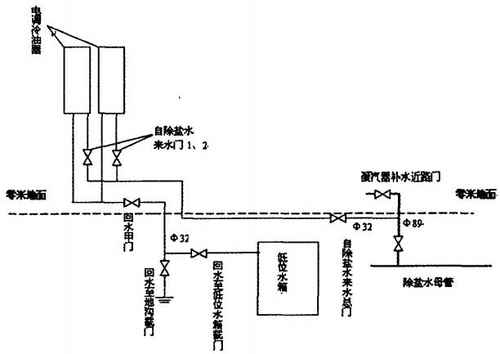

     改造后電調系統汽機冷油器來水管段取消原有冷卻水濾網。對電調系統汽機冷油器回水管改管，引至機組負3m低位水箱，以便回收除鹽水，加裝回水至地溝截門(DN25)1個，加裝回水至低位水箱截門(DN25)1個。在運行中回水至地溝截門常關(停運檢修時打開排污),回水至低位水箱截門常開。改造所需閥門型號為Z61Y-16-25,冷卻水管選取無縫鋼管，規格：φ32×3.5mm。
     電調系統在汽輪機控制中具有很重要的作用，它發生故障將直接威脅機組的正常運行。從電調系統發生的故障來看，大部分是由于抗燃油油質劣化引起的，而電調系統汽機冷油器在防止抗燃油油質劣化問題上起到舉足輕重的作用。只要加強日常維護，防范措施得當，電調系統完全可以保持長期穩定運行。
     經過不懈的努力，改造后的汽機冷油器冷卻效果得到了明顯的改善，電調系統油溫控制在合格的范圍內，避免了機組發生重大事故的可能，保證了機組的安全穩定運行，同時兼顧了節能減排。
