試為例，對高精度溶氧測試儀分析方法進行說明。
1.2測試儀器
儀表設備采用奧比菲亞3655便攜式水中溶解氧分析儀，具體規格參數如下：
      （1）測量范圍：1μg/L～20mg/L；
      （2）分辨率：<1μg/L；
      （3）校正：1—5點；
      （4）相對精度：±0.1；
      （5）溫度補償：自動/手動；
      （6）適宜操作溫度：5～45℃;
      （7）工作環境相對濕度：5%～85%；儀器經過中國計量院標定，準確可靠。
1.3測試內容和結果
1.3.1額定出力下除氧能力測試（除氧特性測試）
1.3.1.1測試條件
      （1）在設計額定出力下，調整不同濃度的進水溶氧量，驗證熱力除氧器處理

能力能否達到除氧要求。
      （2）進入熱力除氧器的凝結水量控制為設計值1414.6t/h。
      （3）進水溶解氧質量濃度無限制。
1.3.1.2測試內容
      為了保證機組安全運行，通過調整排氣裝置運行背壓以調整熱力除氧器進水

的溶解氧質量濃度，同時需要記錄熱力除氧器的進水流量、出水流量、進水溫度、

熱力除氧器壓力、水箱溫度以及端差。
1.3.1.3測試結果
（1）測試數據及曲線

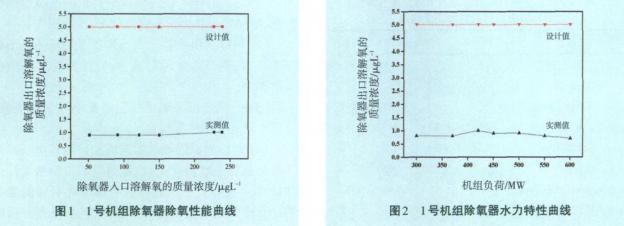

1號機組測試數據記錄于表1中。將測試數據繪制成曲線，如圖1所示。
（2）測試結論
1號機組熱力除氧器在額定出力下，當入口溶解氧的質量濃度在50～250μg/L

變動時，出口溶氧量均在1.0μg/L以下，小于設計值（5μg/L）�？梢�1號機組熱力

除氧器額定出力下的除氧性能合格。

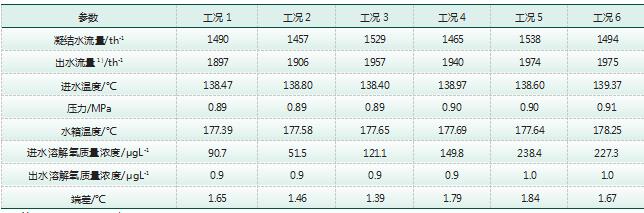

表11號機組熱力除氧器額定出力下除氧能力測試結果
注：1）為A，B，C3臺電泵流量之和，表2、表3同。
1.3.2定壓運行下除氧能力測試（水力特性測試）
1.3.2.1試驗條件
      （1）熱力除氧器入口對溶解氧質量濃度無限制；
      （2）調整熱力除氧器進凝結水量在熱力除氧器大出力的50%～100%變動。
1.3.2.2測試內容
      熱力除氧器正常運行情況下（定壓—滑壓—定壓），熱力除氧器入口對氧的

質量濃度無限制，調整凝結水進水量在熱力除氧器大出力的50%～100%變動時，在每

個負荷穩定點（即設定工況）下考查熱力除氧器的除氧能力。為了保證數據可靠，

在負荷變動的過程中，每個設定工況至少穩定0.5h才可測量。一般選取5—7個機組

負荷工況點。
1.3.2.3測試結果
（1）測試數據
1號機組測試數據記錄于表2中。將測試數據繪制成曲線，如圖2所示。
（2）測試結論
當機組負荷從300～600MW變動時，1號機組熱力除氧器出口溶解氧質量濃度均

在1.0μg/L以下，小于設計值。可見，1號機組熱力除氧器水力特性合格。
1.3.3熱力除氧器對空排氣量對出口氧的質量濃度的影響測試
1.3.3.1測試條件及內容
機組維持額定出力運行，通過調整熱力除氧器對空排氣電動門的開度，考查

熱力除氧器對空排氣量對熱力除氧器工作性能的影響。
1.3.3.2測試結果
（1）測試數據
1號機組測試數據記錄于表3中。將測試數據繪制成曲線，如圖3所示。
（2）測試結論
1號機組熱力除氧器在額定出力下運行，調節對空排氣門的開度從5%變化至

60%，熱力除氧器出口氧的質量濃度均在1.1μg/L以下，小于設計值（5μg/L）。同

時，測試結果表明，增大對空排氣門的開度對出口氧的質量濃度影響不大，因此，

從節能及環保角度考慮，建議運行時盡量關小對空排氣門。
1.4熱力除氧器建議
在測試開始前，已停止向系統內加入聯氨，檢測系統中的剩余聯氨濃度為零

。由測試結果可以看出，即使水汽系統內沒有剩余聯氨，氧的質量濃度仍合格，故

從經濟運行和環保角度考慮，建議正常運行時盡量減少聯氨的投加量。

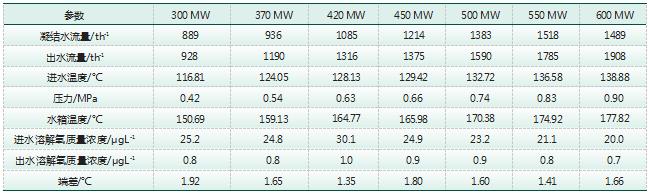

表21號機組熱力除氧器定壓運行下除氧能力測試結果

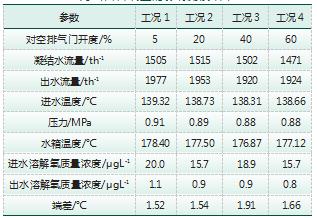

表31號機組熱力除氧器額定出力下對空排氣量對出口含氧量的影響測試結果

2、熱力除氧器新測試方法的優點
2.1測試手段更加可靠
（1）優化了試驗步驟，從而省略了一些特殊玻璃儀器和藥品。
（2）因?yàn)樵囼?yàn)步驟減少，避免了因儀器、藥品質量帶入的試驗誤差，以及因

過多試驗步驟可能引入的試驗誤差，消除了如取樣和試驗過程中大氣中氧氣滲入樣

品中的可能性。
（3）提高了測試的準確性。新的測試方法操作簡單又有較高的準確度，消除

了操作人員個體差異的影響，便于推廣應用。
（4）縮短了試驗時間，同時可以實現連續在線監測，提高了獲得準確數據的

概率。
2.2測試結果更全面
（1）有助于快速查明熱力系統中氧的質量濃度超標的原因，并能對在線溶氧

分析儀的準確度進行判斷，盡早發現熱力設備腐蝕狀況，減小損失；
（2）可以提供維持水汽系統正常運轉的小聯氨加藥量，降低系統運行成本，

減少外排對環境造成的影響；
（3）可以提供除氧排氣門的小開度建議值，降低熱量和工質的損耗；
（4）可以測試因熱力除氧器前級加熱裝置出現故障導致熱力除氧器進水溫度

低，或者因氧的質量濃度高的除鹽水直接補充至熱力除氧器等問題可能引起的熱力

除氧器出水溶解氧質量濃度不合格的情況，從而評價熱力除氧器運行性能安全性和

穩定性。
3、經濟效益及應用推廣價值
采用新的熱力除氧器性能測試方法，可以提供維持水汽系統正常運轉的小聯

氨投入量，降低系統運行成本，減少外排對環境造成的影響；給出除氧排氣門的小

開度建議值，從而降低熱量和工質的損耗，降低了煤耗和水耗。
目前，新的熱力除氧器性能測試方法在國華發電有限公司的2臺600MW機組上

應用狀況良好。由于在內蒙古地區有很多火電廠、化工廠、藥廠等均配備有熱力除

氧器，但尚未大規模地開展熱力除氧器運行性能的考核工作，本文提出的測試方法

操作簡單，且準確度高，具有良好的應用推廣前景。
